GB/T 20234.2AC CHARGING
YD-AC-32A
国标交流充电连接器（单枪 / 总成）
阻燃改性外壳，符合人体工学握持，内置精密双温感探头，支持车载充电机（OBC）及家用公共交流壁挂桩配套。
额定电压: 250V AC
额定电流: 16A / 32A
插拔寿命: ≥10,000 次
防护等级: IP55
PRECISION INTERCONNECT PORTFOLIO
download 下载全矩阵选型手册工业互连与新能源高压连接器全矩阵体系
严格符合 GB/T 20234-2015、GB/T 11918、IEC 62196、SAE J1772 等严苛标准，为乘用车、商用车、储能集装箱及工业自动化系统提供高可靠性电气接口与全生命周期安全保障。
绝缘耐压等级1000V - 1500VDC 高压防护 / 3000V 工频耐压
额定通流能力16A - 600A支持常规充电与大功率液冷超充
机械插拔寿命≥ 10,000 次冠簧端子超低衰减与低拔插力
防护与温升控制IP55 / ΔT<45K防尘防喷水密封结构
search
共收录 48 项核心规格•当前显示 19 款匹配型号
CAD FORMAT: STEP / IGES / DWG 2DGB/T 20234.3DC FAST CHARGING
YD-DC-250A
国标直流大电流快速充电枪总成
专为公共直流超充站研制，配备双路 PT1000 高精测温传感器，高弹簧冠簧结构超低接触电阻，耐踩压高机械刚度。
工作电压: 1000V DC
额定电流: 250A（最高 350A）
绝缘耐压: 3000V AC / 1min
锁止机构: 电子锁 / 机械联锁
ESS & PACKESS / HVIL
YD-ESS-1500V
储能与动力电池高压互锁连接器
专为集装箱储能机柜、工商业储能与电池包高压回路开发，带二次高压互锁触点，360° 金属全电磁屏蔽与防指触。
额定电压: 1500V DC
持续通流: 200A ~ 350A
防触电级: IP2X Touch-proof
防护等级: IP55
QC/T 1067LIGHT EV
YD-LE-60A

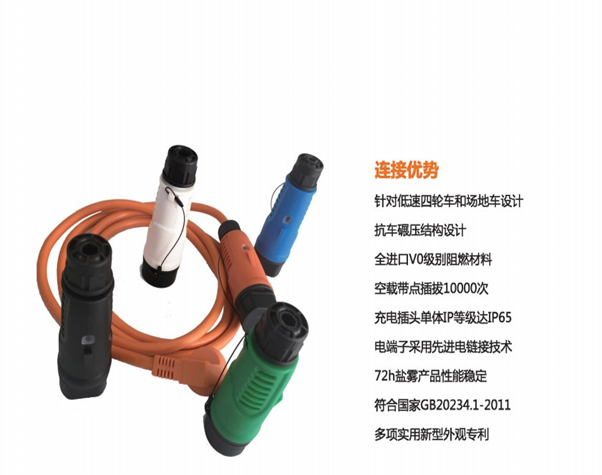

低速电动车及轻出行快充插头
小巧紧凑高耐磨结构，针对两轮换电柜、低速四轮观光车开发，弹片式自锁机构，杜绝震动工况下的微动磨损。
额定电压: 72V - 120V DC
额定电流: 40A ~ 80A
工作温域: -40℃ ~ +105℃
防脱机构: 双向弹片自锁
ACCESSORIESACCESSORIES
YD-DS-01

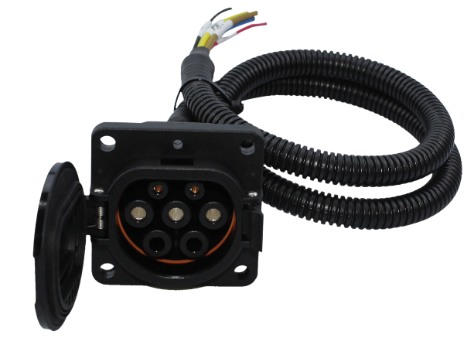

充电桩插头标准固定座 (Dummy Socket)
匹配国标 20234 系列全部交流与直流枪头，耐候强化阻燃 PC/ABS 注塑成型，带排水槽与防脱落锁扣，保护端子免遭雨水沙尘侵袭。
适配枪型: 国标 AC / DC
防护特性: IP55 户外防尘防水
耐老化: 抗 UV 抗落锤冲击
安装方式: 4 点螺栓锁附
IEC / SAEGLOBAL EXPORT
YD-CCS-EXP
欧标 / 美标充电枪转换总成 (CCS2 / CCS1)
符合 IEC 62196-3 及 SAE J1772 海外准入规范，出口定制级橡胶包胶人体工学手柄，高抗摔防碾压，支持全球出口车规项目。
系统电压: 1000V DC
持续电流: 150A - 300A
符合标准: IEC 62196-3
拔插耐磨: > 10,000 Cycles
INDUSTRIALINDUSTRIAL
YD-IND-HE16
工业重载矩形接插件 (HE-16 / 动力信号)
压铸铝合金金属外壳，表面经耐磨耐腐蚀粉末喷涂，耐切削液与强酸碱浸润，广泛用于数控机床、轨道交通及机器人动力互连。
额定电压: 500V AC
针脚配置: 16A × 16Pin + PE
外壳材质: 压铸铝合金外壳
防护等级: IP55
PCB & RFPCB & RF
YD-PCB-RF50
高频通讯与精密板端冲压端子 (PCB / RF)
50Ω 特性阻抗设计，支持车载 T-BOX、BMS 电池主控单元及域控制器高速射频信号采集，连续冲压金锡电镀工艺确保零衰减。
工作频率: DC - 6GHz
特性阻抗: 50Ω ± 1Ω
端子电镀: 局部镀金 > 0.8μm
贴装工艺: SMT / 穿孔回流焊
IEC 62196-3EU STANDARD
型号待客户提供欧标充电连接器 (Type 2 / CCS2)
对应老站「欧标充电连接器」二级系列，符合欧洲传导充电接口规范，配套出口车型与欧标公共充电桩项目。
pending 电气参数待补 · 以客户正式规格书为准
SAE J1772US STANDARD
型号待客户提供美标充电连接器 (Type 1 / CCS1)
对应老站「美标充电连接器」二级系列，符合北美传导充电接口规范，配套出口车型与北美公共充电桩项目。
pending 电气参数待补 · 以客户正式规格书为准
GB/T 20234.2GB AC SERIES
型号待客户提供国标交流充电连接器系列（7 款型）
对应老站「国标交流充电连接器」下 7 个二级款型，可分别用于整车配套、随车充电与充电桩端接口。连接优势：防护盖可左右安装，支持前安装方式；热塑性材料，阻燃等级 UL94 V-0；专业的设计与严格的检测，确保在恶劣环境下阻燃、耐压、耐磨、耐冲击、高抗油；随附 QA 强制检验报告。
pending 电气参数待补 · 以客户正式规格书为准
GB/T 20234.3GB DC SERIES
型号待客户提供国标直流充电连接器系列（3 款型）
对应老站「国标直流充电连接器」下 3 个二级款型，覆盖直流枪端与车端插座配套。连接优势：防护盖可左右安装，支持前安装方式；热塑性材料，阻燃等级 UL94 V-0；专业的设计与严格的检测，确保在恶劣环境下阻燃、耐压、耐磨、耐冲击、高抗油；随附 QA 强制检验报告，并具备多项专利保护。
pending 电气参数待补 · 以客户正式规格书为准
IEC 60309-1/-2Y SERIES
Y 系列 16A/32A 明装插座工业连接器 Y 系列
Y 系列 16A/32A 明装插座，采用 2P+⏚ 三芯 (3-wire) 结构，按额定工作电压与频率以颜色区分，用于工业用插头插座与耦合器的电源与信号互连。
额定电流: 16A / 32A
极数与线制: 2P+⏚ 三芯 (3-wire)
额定电压: 100-130V~ / 200-250V~ / 380-415V~ / 480-500V~
额定频率: 50/60Hz · 100-500Hz
电压-颜色: 黄 100-130V~ · 蓝 200-250V~ · 红 380-415V~ · 黑 480-500V~ · 绿 >50V~ (100-500Hz)
订货编号: 1131104 / 1131106 / 1131109 / 1131107 / 1131110 / 1131112
防护等级: IP44
执行标准: IEC 60309-1/-2 · GB/T 11918-11919
GB/T 11918C SERIES
型号待客户提供工业连接器 C 系列
对应老站「工业连接器 C 系列」，面向工业设备与成套电控的动力与信号连接。
pending 电气参数待补 · 以客户正式规格书为准
圆形多芯AVIATION PLUG
型号待客户提供航空插头
对应老站「航空插头」类目，用于装备、工控与特种设备的圆形多芯电连接。
pending 电气参数待补 · 以客户正式规格书为准
PCB / FPCFPC / PCB
型号待客户提供线路板连接器（PCB 端子 / 柔性线路板）
对应老站「PCB 端子」与「柔性线路板」两个类目，用于板端电连接与柔性线路互连。
pending 电气参数待补 · 以客户正式规格书为准
RF 50ΩRF CONNECTOR
型号待客户提供通讯连接器（射频连接器）
对应老站「射频连接器」类目，用于高频信号与通讯链路的板端/线端互连。
pending 电气参数待补 · 以客户正式规格书为准
VEHICLE HARNESSHV HARNESS
型号待客户提供
新能源汽车高压线束
适用于乘用车、商务车及专用车（物流车等）整车高压回路，采用闭口波纹管防护，适配高压高温电缆与弹性体电缆等标准线材，覆盖电机高压、充电过渡、动力高压与辅助电源线束，盐雾试验 96H。
适用车型: 乘用车 / 商务车 / 专用车
工作温度: -140℃ ~ +125℃
防水等级: 插合后 IP67
拔插寿命: ≥500 次
LOW VOLTAGE HARNESSLV HARNESS
型号待客户提供
低压线束
面向整车与成套设备的低压动力与信号回路，采用波纹管、胶带、玻纤管、纺织网管等多种保护方式，阻燃等级覆盖 UL94 V-1 与 V-0。
工作电压: 60V ~ 600V
工作温度: -140℃ ~ +125℃
防护等级: IP65 / IP67 / IP68
阻燃等级: UL94 V-1 / V-0
核心电气与物理参数对比表
标准产品线关键物理量与电气安全公差参考规范
| 产品型号 | 标准适用 | 额定电压 | 持续电流 | 绝缘电阻 | 接触电阻 | 工作温度 | 3D 模型 |
|---|---|---|---|---|---|---|---|
| YD-AC-16A / 32A | GB/T 20234.2 | 250V AC | 16A / 32A | > 1000 MΩ | ≤ 0.5 mΩ | -30℃ ~ +50℃ | STEP |
| YD-DC-250A | GB/T 20234.3 | 1000V DC | 250A | > 1000 MΩ | ≤ 0.15 mΩ | -40℃ ~ +85℃ | STEP |
| YD-ESS-1500V | IEC 62196-1 / UL | 1500V DC | 300A | > 5000 MΩ | ≤ 0.10 mΩ | -40℃ ~ +125℃ | STEP |
| YD-LE-60A | QC/T 1067 | 120V DC | 60A | > 500 MΩ | ≤ 0.8 mΩ | -40℃ ~ +105℃ | STEP |
以上公差不含定制开发件；完整全系列参数请下载选型手册或联系 FAE 工程师获取受控版本。
